Тоже самое справедливо для жесткого диска Maxtor!
Дано: SEAGATE Barracuda 7200.11 производства Thailand или China и злополучные прошивки:
Прошивки которые подвержены этой проблеме исходя из личного опыта: AD14, SD15, SD16, SD17, SD18, SD19, SD81.
Жесткие диски модельного ряда AS серии: ST3500320AS, ST3500620AS, ST3500820AS, ST3640330AS, ST3640530AS, ST3750330AS, ST3750630AS, ST31000340AS.ST31500341AS, ST31000333AS, ST3640323AS, ST3640623AS, ST3320613AS, ST3320813AS, ST3160813AS.
Жесткие диски модельного ряда NS Barracuda ES.2 серии:ST31000340NS, ST3750330NS, ST3500320NS, ST3250310NS
Жесткие диски модельного ряда DiamondMax 22
серии: STM31000340AS,
STM3750330AS, STM3500320AS, STM31000334AS,
STM3320614AS,
STM3160813AS
Жесткие диски модельного ряда SV35 серии: ST31000340SV, ST3320410SV, ST3750330SV, ST3500320SV
Cимптомы: не определяется в Bios
Метод воскрешения: программно - аппаратный.
1) Для начала нужно спаять RS 232 конвертор
Модернизированный образец для работы через USB порт, в идеале подходит для восстановления информации с ноутбука. Если в двух словах то микросхема вместе с драйвером эмулирует com порт через usb. (рисунок ниже)
драйвер можно скачать нажав
сюда
Питание для диска используется внешнее. В отличии от предыдущей схемы на COM порте необходимо заземление так как питание для диска идет отдельно. В качестве удобного крепления земли используется щуп.
2) После того как схема будет готова необходимо
подключить ее с одной стороны к COM порту компьютера
а с другой стороны к двум крайним перемычкам которые
ближе к SATA интерфейсу жесткого диска.
[ '''''''''''''''| |''''''''' ] [ .. ..] ----> Rx ..
Tx
Для
проверки работоспособности собранного девайса,
замкните между собой rx/tx и проверьте "эхо" в
терминале. Каждый введенный вами символ - на экране,
должен повторяться (возвращаться через tx-rx). Если
"эха" нет, значит ваш девайс не работает.
3) Запустить программу Hyper Terminal
пуск -програмы-стандартные-связь и выставить в ней
следующие настройки

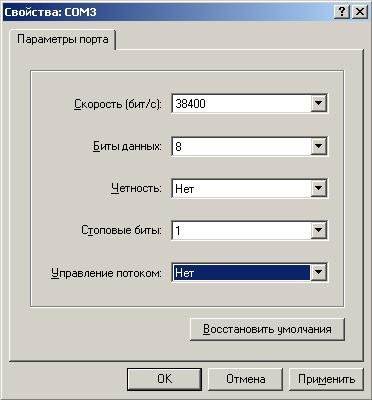

вибираем порт COM1 далее как на фото
Заходим в меню файл- свойства-параметры- параметры ASCII и ставим галки как на фото
4) подключаем кабель питания к жесткому диску
SATA кабель подключать не нужно!!!
Вводим команды в Hyper Terminal
Каждый раз когда вы будете вводить символ он будет
повторятся как эхо- все нормально так и должно быть
команды которые вы видите синим цветом вводятся
с клавиатуры!

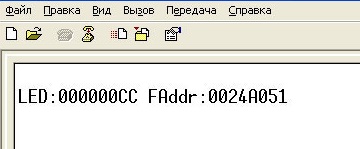

ответ
LED:000000CC FAddr:0025BF67
это и есть симптом называемый в дата рэковери "муха
це-це" :-))

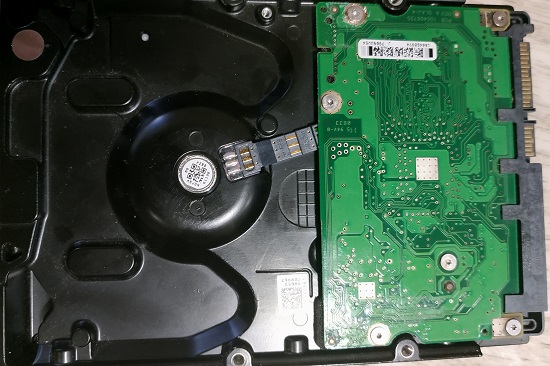

5) отключаем питание жесткого диска. Откручиваем плату электроники. Снова подключаем
питание к плате жд.
нажимаем ctrl+Z
вводим
F3 T>/2 нажимаем Enter
F3 2>
F3 2>Z нажимаем Enter
ответ
Spin Down Complete
Elapsed Time 0.138 msecs
F3 2>
Как видно из ответа подача питания на двигатель
прекратилась.
6)ставим обратно плату электроники и прикручиваем
все болты на место.
вводим
F3 2>U нажимаем Enter
ответ
Spin Up Complete
Elapsed Time 7.242 secs
F3 2>
Как видно из ответа произошла подача питания на
двигатель.
нажимаем ctrl+Z
вводим
F3 T>/1 нажимаем Enter
F3 1>N1 нажимаем Enter
очистка SMART
7) После очистки SMART передергиваем питание жд.
нажимаем ctrl+Z
вводим
F3 T>i4,1,22 нажимаем Enter
идет очистка G списка бедов.
8) Снова передергиваем питание жд.
нажимаем ctrl+Z
F3 T>m0,2,2,0,0,0,0,22 нажимаем Enter
ВНИМАНИЕ!!!
ждем от 20-60 секунд. ничего не трогаем!
должен последовать ответ наподобии этого
Max Wr Retries = 00, Max Rd Retries = 00, Max ECC
T-Level = 14, Max Certify Rewrite Retries = 00C8 Max
retries Wr = 00, Max Rd retries = 00, Max T-ECC
Level = 14, Max certify Rewrite retries = 00C8
User Partition Format 10% complete, Zone 00, Pass
00, LBA 00004339, ErrCode 00000080, Elapsed Time 0
mins 05 secs User Partition Format 10% complete,
Zone 00, Pass 00, LBA 00004339, ErrCode 00000080,
Elapsed Time 0 mins 05 secs
User Partition Format Successful - Elapsed Time 0
mins 05 secs User Partition Successful Format -
Elapsed Time 0 mins 05 secs
после этого
вводим
F3 T>/2 нажимаем Enter
F3 2>Z нажимаем Enter
ответ
Spin Down Complete
Elapsed Time 3.038 msecs
Выключаем компьютер, подключаем sata кабель и
радуемся восстановленным данным!
Тоже самое справедливо для жесткого диска Maxtor!
P.S : вместо того что бы не откручивать плату электроники можно использовать пластиковую карточку, поместив ее между контактами к двигателю, предварительно немного ослабив болт.
Внимание! если вам попался диск производства China, то тип команд отличается от предыдущего способа для диска из Thailand. (команды выделены красным)
Засунуть пластиковую карту между контактами:
Нажать CTRL+Z:
F3 T>
F3 T>/2
F3 2>Z
Spin Down Complete
Elapsed Time 0.147 msecs
F3 2>
Подождать 10 сек, вытащить карточку
Опять нажать CTRL+Z:
F3 T>
F3 2>U
Spin Up Complete
Elapsed Time 7.457 secs
F3 2>/1
F3 1>N1
F3 T>
Выдернть питание секунд на 20, вставить обратно
Нажать CTRL+Z:
F3 T>
F3 T>i4,1,22
F3 T>
F3 T>m0,2,2,,,,,22
Потом появилось сообщение вида:
Max Wr Retries = 00, Max Rd Retries = 00, Max ECC
T-Level = 14, Max Certify Rewrite Retries = 00C8
User Partition Format 5% complete, Zone 00, Pass 00,
LBA 00004339,
User Partition Format Successful - Elapsed Time 0
mins 05 secs
F3 T>/2
F3 2>Z
Выключаем компьютер, подключаем sata кабель и
радуемся восстановленой информации.
восстановление seagate не определяется в bios
Снятие блокировки
СС для моделей ES.2 (ST******NS):
Винчестер выдает сообщение:
"LED:000000CC FAddr:0024A7E5", при нажатии CTRL+Z
успевает появиться приглашение F3 T> , затем вновь
"LED:000000CC FAddr:0024A7E5" и так в цикле.
замыкаем пинцетом точки показанные на картинке:
REV A
REV А прямоугольная
Rev C
После замыкания этих контактов,
головы в течении 5-7 секунд щелкают, затем двигатель
сам останавливается, далее (не раньше!!!) 1 (один)
раз жмем CTRL+Z и терпеливо ждем (приглашение в виде
F3 T> может появится и через пол минуты), сообщение
"Input command error" не появляется !!! , после
появления приглашения F3 T> вводим все команды как
обычно.
После замыкания этих контактов двигатель
останавливается, в терминал перестает выпадать
сообщении: "LED:000000CC...", нажимаем CTRL+Z, через
несколько секунд в окне терминала появляется
сообщение: "Input command error" и наконец
появляется приглашение "F3 T>", далее вводим все
команды как обычно.
Размыкать контакты, убрав пинцет, можно ТОЛЬКО
после:
F3 2>Z
Spin Down Complete
Elapsed Time 0.147 msecs
F3 2>
то есть на том же самом шаге, где убираем изолятор в
случае с моделями AS.
Далее все по инструкции.
Не забывайте
вынимать джампер,
переводящий винт в режим работы SATAI. Часто он
приводит к шумам в терминале:
Если при вводе в терминале команды
F3 2>U
в ответ возвращаются следующие строчки
Error 1009 DETSEC 00006008
Spin Error
Elapsed Time 53.959 secs
R/W Status 2 R/W Error 84150180
вероятнее всего, что у вас механические проблемы с
винчестером и терминал тут уже не поможет.
На www.msfn.org появилась информация что очистка
G-List:
F3 T>i4,1,22
является опциональной и при первой попытке
восстановления можно эту команду пропустить, если же
после всей процедуры муха СС так и останется, то
нужно повторить все сначала, но уже с использованием
этой команды.
После того как данные успешно восстановлены можно приступить к замене прошивки диска
1. Проходим проверку на проблемность
по ссылке
https://apps1.seagate.com/rms_af_srl_chk/rms_af_serial_check_index.jsp
2. Нам заявляют что диск с партии риска
3. Переходим по ссылке Proceed with Step 4 ,
скачиваем .iso файл с прошивкой, записываем
его на dvd или cd
диск
4. Загружаемся с записанного диска
5. Жмем ESC видим список дисков,
нажимаем S
(просканируются все sata порты,среди них должен быть
наш диск,все остальные диски должны быть физически
выключены) выбираем нашу модель буква А B или C,
процесс прошивки пошел, в конце нам предложат нажать
любую кнопку, после чего компьютер САМ выключится.
Но сбойная
прошивка — это лишь часть нашей истории. Как
оказалось, встречается еще несколько видов
неисправностей Barracuda
7200.11:
При включении винт издает негромкий "звук удушения"
или ритмично "подергивается". Вал не крутится (если
компьютер шумный, то это можно ощутить, держа
накопитель в руке).
Данная неисправность - ни что иное, как
заклинивший вал шпиндельного двигателя.
Возникает самопроизвольно или после падения HDD
(достаточно совсем небольшого удара). Виноват в этом
неудачно спроектированный гидроподшипник и
низкокачественные дешевые материалы, примененные
фирмой в период "мирового кризиса". Данная
неисправность оценивается как "сложная" или "очень
сложная" - в зависимости от ситуации. Если винчестер
уронили - то кроме заклинивания подшипника у него
возникает изгиб вала, значительно усложняющий
работу.
ВНИМАНИЕ! Если Вы уронили винчестер с важной
информацией, не включайте его, а сразу отнесите
ремонтнику! При ударе в выключенном состоянии на
поверхности дисков остаются задиры от головок,
которые расположены в зоне парковки (относится к
моделям, где головки паркуются на диск). При
вращении диска они выведут блок головок из строя.
Также при ударе может погнуться вал, что приведет к
осевому биению дискового пакета, и ударе головками о
поверхность (особенно на внешнем крае, где биения
максимальны).
Имейте в виду, что самое страшное, что может
случиться с накопителем - запилы поверхности. При
этом в 99% случаев информацию невозможно
восстановить никакими технологиями, и ни за какие
деньги. А начинается всё с того, что "ударенный"
винчестер включают, с мыслями "авось пронесёт и
удастся скопировать файлы". В результате за
несколько минут диск запиливается, и магнитные
головки умирают.
Даже если окажется, что опасения были напрасны, и
винчестер от удара не повредился - лучше
перестраховаться, чем получить ничем не
восстановимый, запиленный диск. Восстановление
информации с механически поврежденного винчестера
связано со вскрытием гермозоны, и нарушением
гарантийного вида со стороны наклейки - в ней будет
проколото небольшое отверстие для ввода отвёртки.
Винт определяется в BIOS, но его объем равен 0.
Следовательно, операционная система его не видит.
Ситуация аналогична той, что касается неисправной
прошивки. С той лишь разницей, что микрокод портится
немного по-другому. Сложность работ может быть выше
(но не всегда), ибо при данной неисправности в
рабочей зоне HDD имеются дефекты (бэд-блоки), и
копирование данных может занять больше времени - от
нескольких часов до нескольких дней.
А кроме того:
Перепрошивка не устраняет причину неисправности.
Причина - низкое качество накопителей, из-за низкой
культуры производства, некачественной сборки и
дешёвых материалов. То, что винт блокируется при
этом - лишь следствие. Лучше иметь заблокированный
винт с исправными головками, информацию с которого
восстановить еще возможно, чем незаблокированный, но
с запилами, и не восстановимый ни за какие деньги. "Перепрошивка"
повлечет лишь дополнительные трудности, если
"обновленный" накопитель снова испортится.
Часто встречаются винчестеры с дефектами поверхности
(бэд-блоками). Их шить вообще нельзя, так как это -
запись на диск (в служебную зону), а запись на
поврежденный носитель чревата порчей записываемых
областей.
В начале этого года компания Seagate представила две новых серии накопителей для настольных компьютеров - логическое продолжение линейки в виде Barracuda 7200.12. Мы рекомендовали воздержатся от покупки подобных носителей информации в виду их тотального выгода из строя. Двенадцатая серия унаследовала ошибки предыдущей, одиннадцатой серии, где наблюдались проблемы с прошивкой (firmware).
